時系列解析

時系列の基本モデル

(Press ? for help, n and p for next and previous slide)

村田 昇

講義概要

  • 第1回 : 時系列の基本モデル
  • 第2回 : モデルの推定と予測

事例

データの概要

  • 米国の航空機旅客量の変遷データ
    • datasets::AirPassengers (Rに標準で収録)
    • 1949年から1960年までの月別の集計データ
    • 出典

      Box, G. E. P., Jenkins, G. M. and Reinsel, G. C. (1976) Time Series Analysis, Forecasting and Control. Third Edition. Holden-Day. Series G.

year Jan Feb Mar Apr May Jun Jul Aug Sep Oct Nov Dec
1949 112 118 132 129 121 135 148 148 136 119 104 118
1950 115 126 141 135 125 149 170 170 158 133 114 140
1951 145 150 178 163 172 178 199 199 184 162 146 166
1952 171 180 193 181 183 218 230 242 209 191 172 194
1953 196 196 236 235 229 243 264 272 237 211 180 201
1954 204 188 235 227 234 264 302 293 259 229 203 229
1955 242 233 267 269 270 315 364 347 312 274 237 278
1956 284 277 317 313 318 374 413 405 355 306 271 306
1957 315 301 356 348 355 422 465 467 404 347 305 336
1958 340 318 362 348 363 435 491 505 404 359 310 337
1959 360 342 406 396 420 472 548 559 463 407 362 405
1960 417 391 419 461 472 535 622 606 508 461 390 432

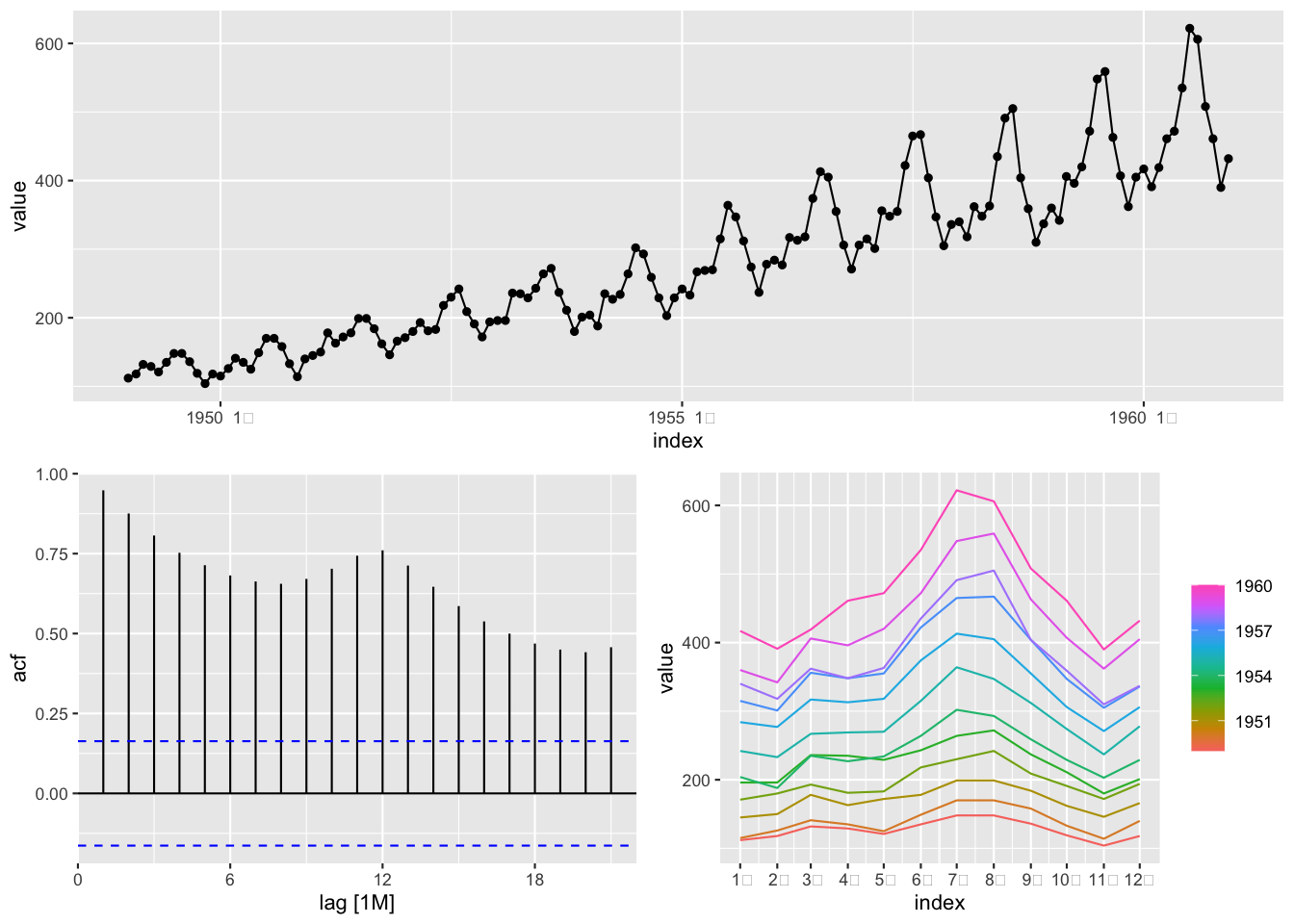

Figure 1: 航空機旅客量データ・自己相関・季節性の確認

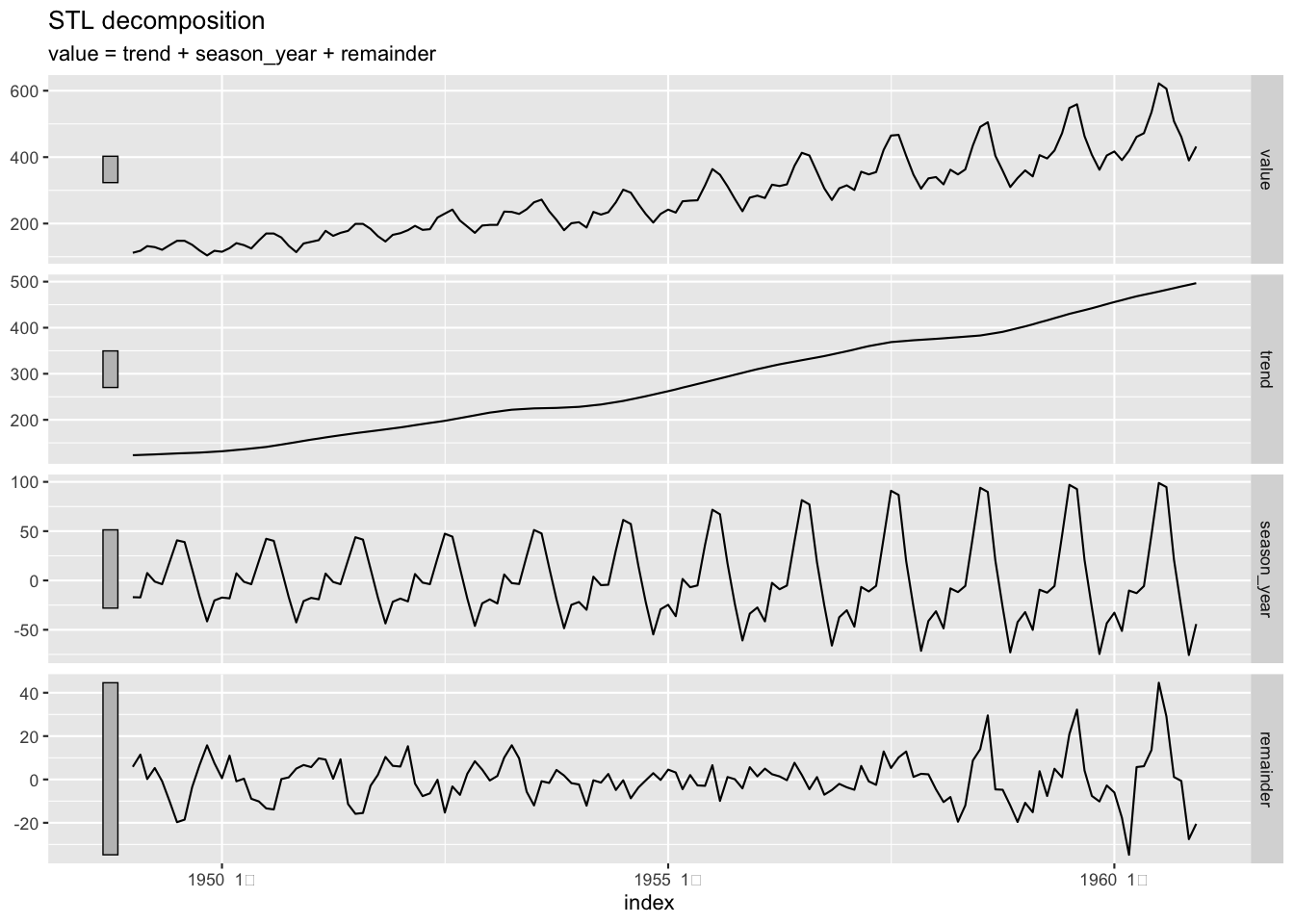

Figure 2: 時系列の分解による表現

データのモデル化


Figure 3: モデルの推定とあてはめ

モデルにもとづく予測

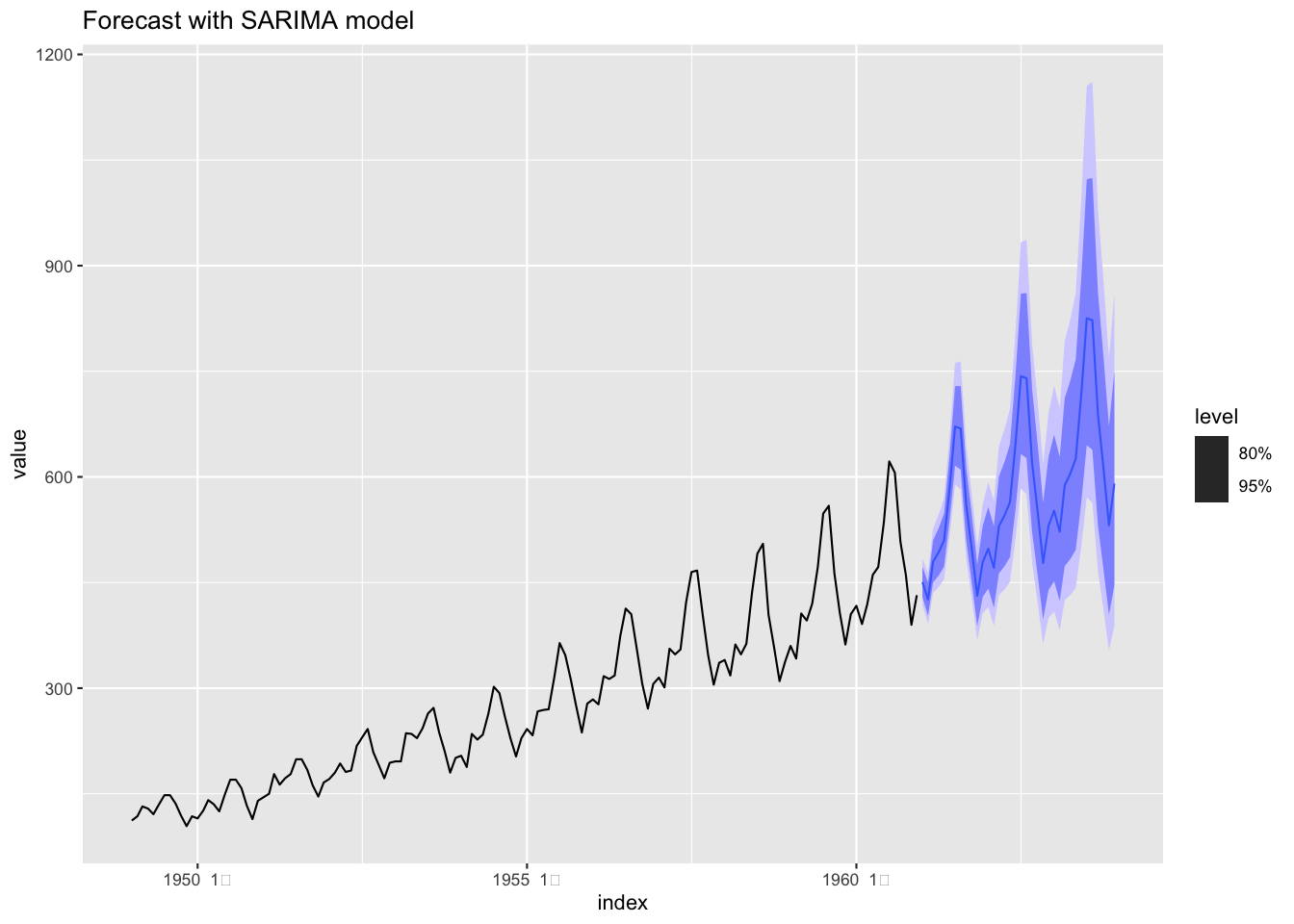

Figure 4: 航空機旅客量の予測

時系列解析の概要

時系列解析とは

  • 時系列データ
    • 時間軸に沿って観測されたデータ
    • 観測の順序に意味がある
    • 異なる時点間での観測データの従属関係が重要
    • 独立性にもとづく解析は行えない
      • そのままでは大数の法則や中心極限定理は使えない
  • 時系列解析の目的
    • 時系列データの特徴を効果的に記述すること
    • 時系列モデルの推定と評価

時系列データ

  • 統計学・確率論における表現 : 確率過程

    時間を添え字として持つ確率変数列

    \begin{equation} X_{t},\;t=1,2,\dotsc,T \quad(\text{あるいは}\;t=0,1,\dotsc,T) \end{equation}
  • 時系列解析で利用される代表的な確率過程
    • ホワイトノイズ
    • ランダムウォーク
    • 自己回帰モデル (ARモデル)
    • 移動平均モデル (MAモデル)
    • 自己回帰移動平均モデル (ARMAモデル)

基本的なモデル

ホワイトノイズ

  • 定義

    平均 \(0\) 分散 \(\sigma^2\) である確率変数の 確率分布 \(P\) からの 独立かつ同分布な確率変数列

    \begin{equation} X_{t} = \epsilon_{t}, \quad \epsilon_{t} \overset{i.i.d.}{\sim} P \end{equation}
    • 記号 \(\mathrm{WN}(0,\sigma^2)\) で表記することが多い

      \begin{equation} X_{t} \sim \mathrm{WN}(0,\sigma^2) \end{equation}
  • 独立であるため系列としての予測(点推定)は不可能

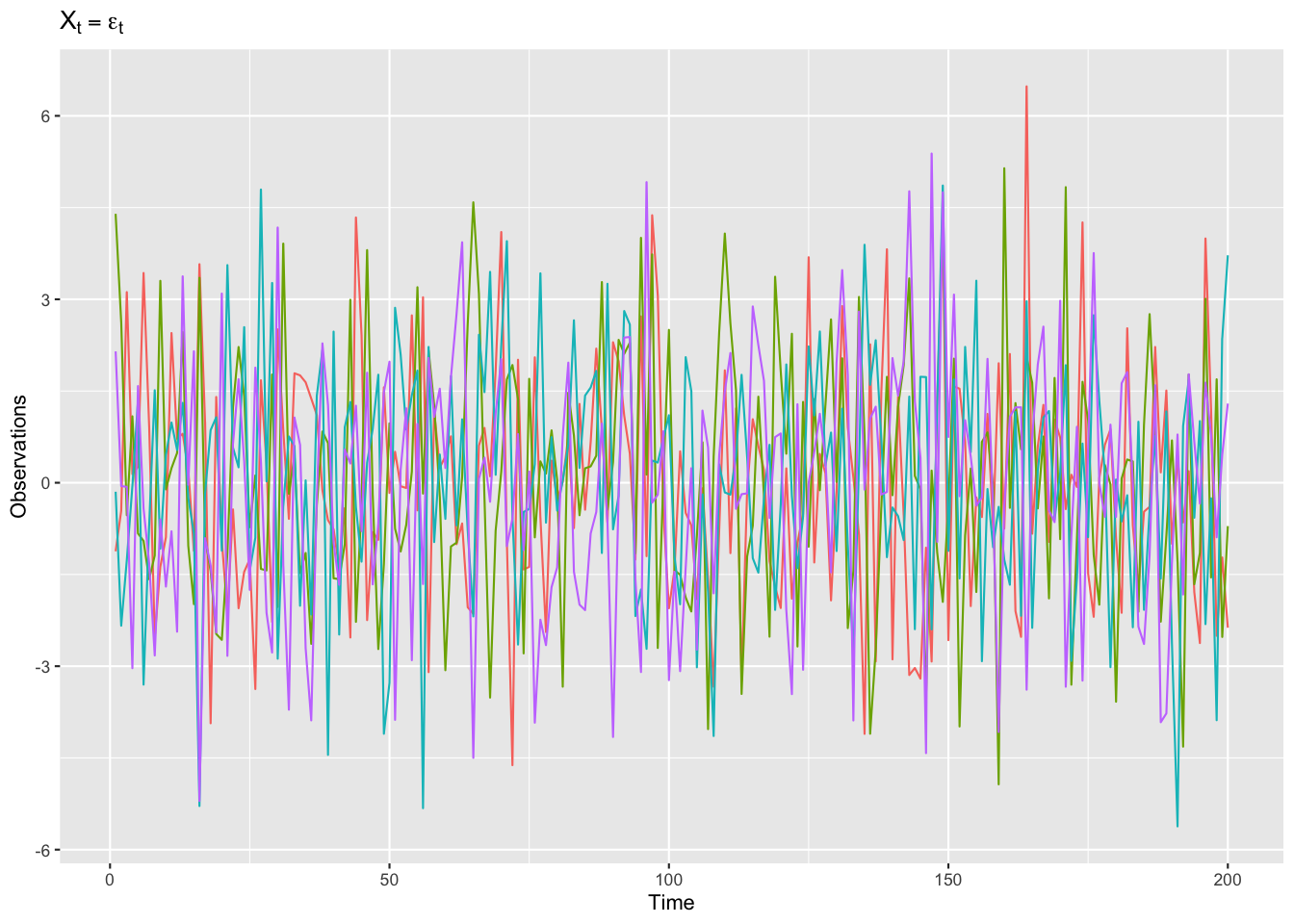

Figure 5: ホワイトノイズ (標準正規分布)

トレンドのあるホワイトノイズ

  • 定義

    \(\mu,\alpha\) を定数として 以下で定義される確率過程

    \begin{equation} X_{t}=\mu+\alpha t+\epsilon_{t}, \quad \epsilon_{t} \sim \mathrm{WN}(0,\sigma^2) \end{equation}
  • トレンド \(\mu+\alpha t\) はより一般化されることもある
    • \(t\) の1次式 (上記の基本的な場合)
    • 高次の多項式
    • 非線形関数(指数関数, 三角関数など)
  • 平均 が時間とともに変動する時系列モデルの1つ

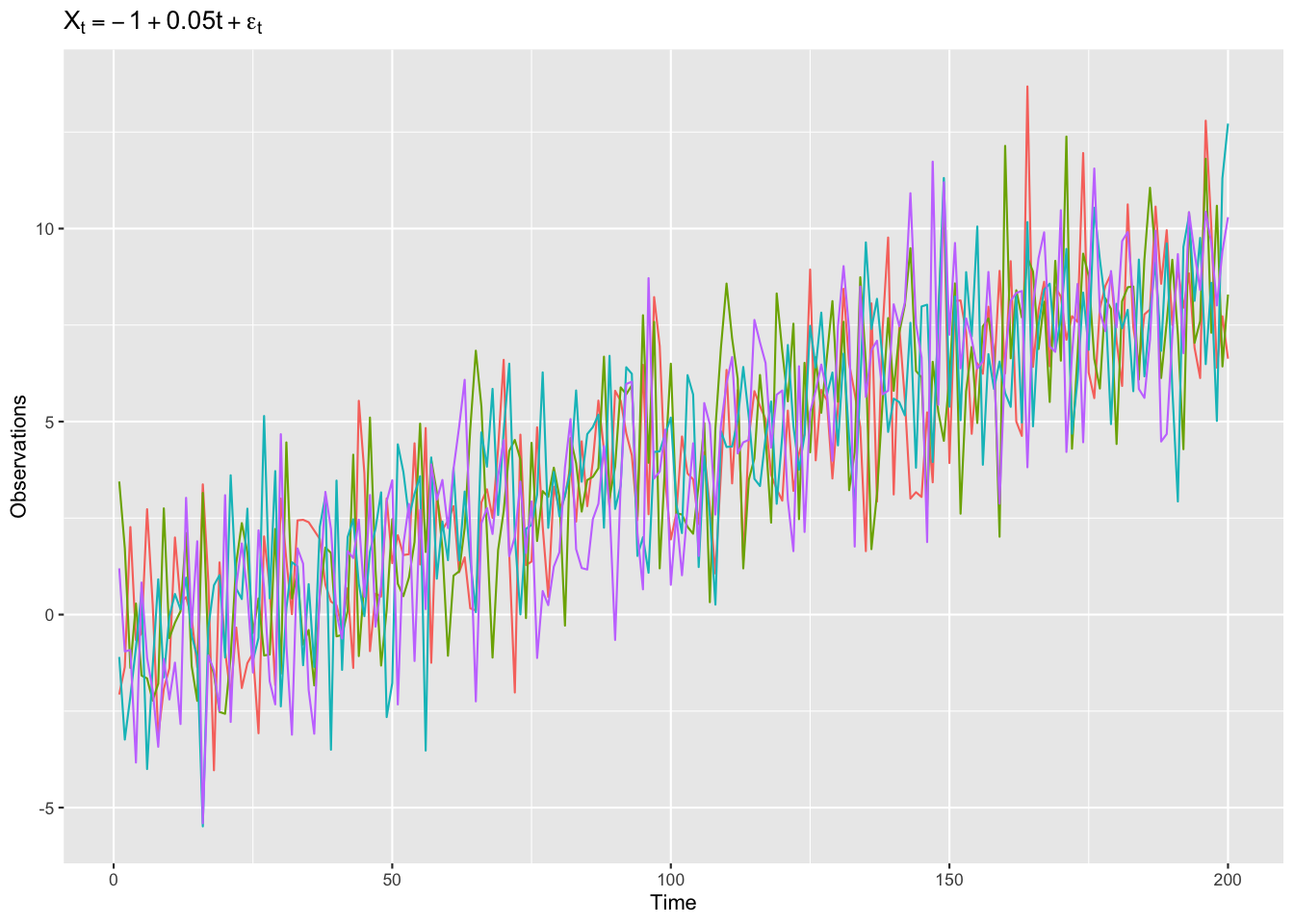

Figure 6: トレンドのあるホワイトノイズ

ランダムウォーク

  • 定義

    \(X_0\) を定数もしくは確率変数として 以下で帰納的に定義される確率過程

    \begin{equation} X_{t}=X_{t-1}+\epsilon_{t}, \quad \epsilon_{t} \sim \mathrm{WN}(0,\sigma^2) \end{equation}
  • 分散 が時間とともに増加する時系列モデルの1つ
  • 最も単純な 記憶 のあるモデル

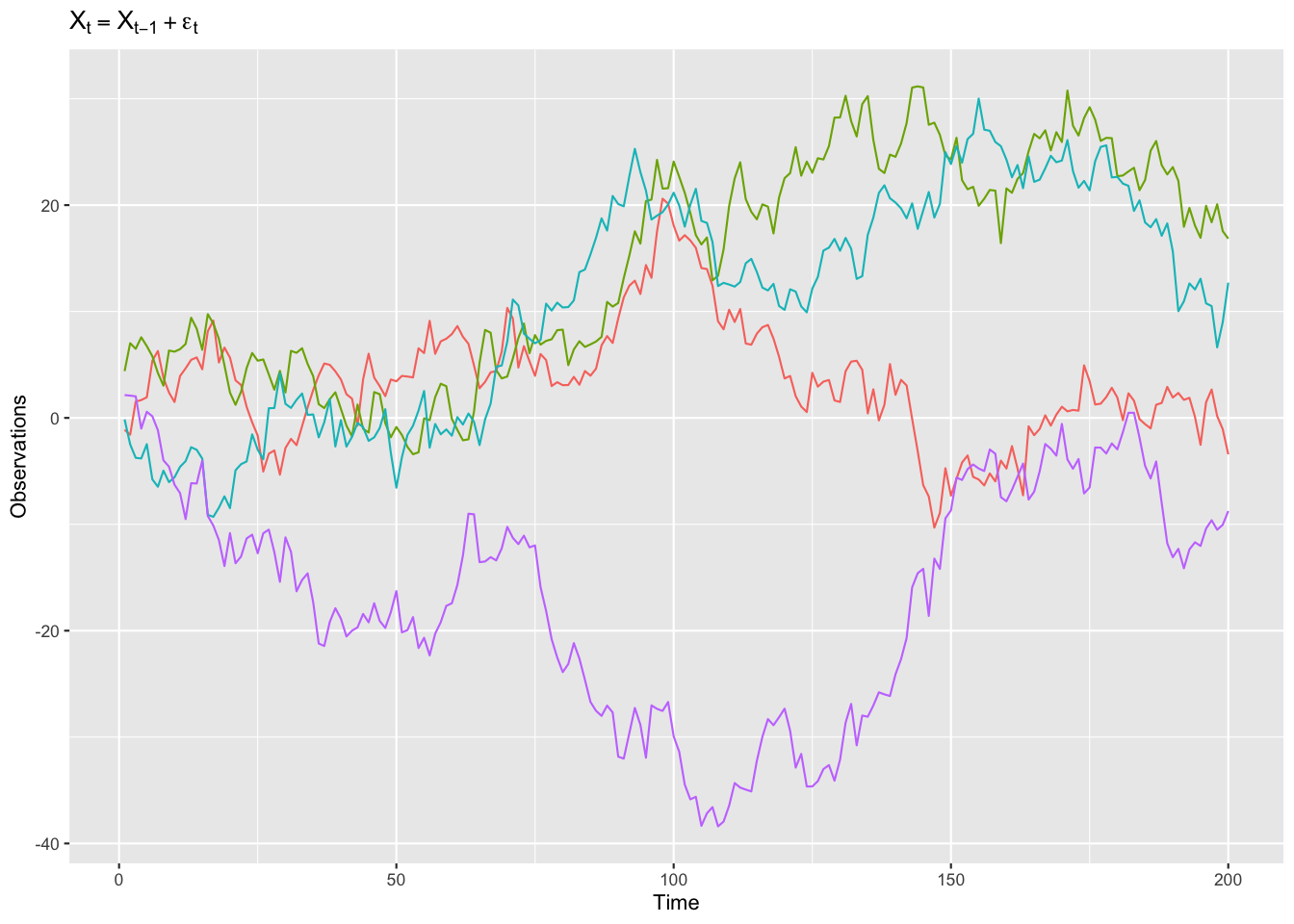

Figure 7: ランダムウォーク

実習

R : 時系列データの扱い

  • 関連するパッケージ
    • stats : base R の基本的な統計に関するパッケージ
      • 関数 ts(), acf() など
      • 標準でインストールされている
    • fable/tsibble/feasts : 時系列のためのパッケージ

      • https://tidyverts.org (開発元)
      • forecast パッケージの tidyverse 版
      • 関数 ARIMA(), ACF(), autoplot() など
      #' 最初に一度だけ以下のいずれかを実行しておく
      #'  - Package タブから fable/tsibble/feasts をインストール
      #'  - コンソール上で次のコマンドを実行 'install.packages(c("fable","tsibble","feasts")'


R : 時系列の作成

  • 関数 stats::ts()

    ts(data = NA, start = 1, end = numeric(), frequency = 1,
       deltat = 1, ts.eps = getOption("ts.eps"),
       class = if(nseries > 1) c("mts", "ts", "matrix", "array") else "ts",
       names = )
    #' data: ベクトル,または行列(データフレーム)
    #' start: 開始時刻
    #' end: 終了時刻
    #' frequency: 単位時間あたりの観測回数

    • 典型的な使い方

      x <- rnorm(24) # 正規分布のホワイトノイズ
      ts(data = x) # t=1,2,... を添字とする単純な時系列
      ts(data = x, start = c(2020,1), frequency =12) # 2020年1月からの月ごと
      ts(data = x, start = c(2020,3), frequency =4) # 四半期ごと

      • ts オブジェクトは通常その時間情報を利用して処理が行われるため 関数によっては扱いがベクトルと異なる場合があるので注意
  • 関数 tsibble::tsibble() (tidyverse系)

    tsibble(..., key = NULL, index, regular = TRUE, .drop = TRUE)
    #' ...: データ
    #' key: indexの補助情報(同じ時間の異なるデータを表す)
    #' index: 時間情報を表す列を設定

  • 関数 tsibble::as_tsibble()

    as_tsibble(x, key = NULL, index,
               regular = TRUE, validate = TRUE, .drop = TRUE, ...)
    #' x: データ(時系列オブジェクトやデータフレーム)

    • 典型的な使い方

      tsibble(date = as_date("2024-01-01") + 0:9,
              value = rnorm(10))
      tibble(year = 2001:2020,
             value = rnorm(20)) |>
        as_tsibble(index = year) # yearを時間情報に指定
      AirPassengers |> as_tsibble() # 時系列オブジェクトの変換


R : 時系列の描画

  • 関数 fabletools::autoplot()

    autoplot(object, .vars = NULL, ...)
    #' 詳細は '?fabletools::autoplot.tbl_ts()'を参照

    • 典型的な使い方

      #' 単一時系列の描画
      x <- rnorm(240) # 正規分布のホワイトノイズ
      ts(x, start = c(2000,1), frequency = 12) |> # 2000年1月から毎月のデータ
          as_tsibble() |> # tsibbleクラスに変換
          autoplot(value) # value (as_tsibbleによる時系列データの列名の規定値) を描画
      #' 複数の系列を表示する場合
      y <- rt(240, df=4) # t-分布のホワイトノイズ
      z <- ts(tibble(x,y), start = c(2000,1), frequency = 12)
      z |> as_tsibble() |>
          autoplot(value) # 同一のグラフで色を変えて描画
      z |> as_tsibble() |>
          autoplot(value) + # 別にする場合は facet を指定すればよい
          facet_grid(key ~ .)


練習問題

  • 指定された確率過程を生成して図示しなさい
    • 平均0,分散4の正規分布に従うホワイトノイズ
    • 上記のホワイトノイズに 初期値-1で単位時刻あたり1/20で増加するトレンドを持つ確率過程
    • 上記のホワイトノイズから生成されるランダムウォーク

より一般的なモデル

自己回帰過程

  • 定義 (AR(p); 次数 \(p\) の auto regressive の略)

    \(a_1,\dotsc,a_p\)を定数とし \(X_1,\dotsc,X_p\)が初期値として与えられたとき 以下で帰納的に定義される確率過程

    \begin{equation} X_{t}=a_1X_{t-1}+\cdots+a_pX_{t-p}+\epsilon_{t}, \quad \epsilon_{t} \sim \mathrm{WN}(0,\sigma^2) \end{equation}
    • ランダムウォークの一般化
      • \(p=1, a_1=1\) かつ \(\epsilon_{t}\) が独立同分布ならランダムウォーク
    • 忘却 しながら記憶するモデル (\(|a_i|<1\) などの条件が必要)


Figure 8: AR過程

移動平均過程

  • 定義 (MA(q); 次数 \(q\) の moving average の略)

    \(b_1,\dotsc,b_q\)を定数とし, \(X_1,\dotsc,X_q\)が初期値として与えられたとき 以下で帰納的に定義される確率過程

    \begin{equation} X_{t} = b_1\epsilon_{t-1}+\cdots+b_q\epsilon_{t-q}+\epsilon_{t}, \quad \epsilon_{t} \sim \mathrm{WN}(0,\sigma^2) \end{equation}
    • 記憶のあるホワイトノイズ (構成する部品を記憶)


Figure 9: MA過程

自己回帰移動平均過程

  • 定義 (ARMA(\(p,q\)); 次数 \((p,q)\))

    \(a_1,\dotsc,a_p,b_1,\dotsc,b_q\) を定数とし \(X_1,\dotsc,X_{\max\{p,q\}}\) が初期値として与えられたとき 以下で帰納的に定まる確率過程

    \begin{align} X_{t} &= a_1X_{t-1}+\cdots+a_pX_{t-p}\\ &\quad+ b_1\epsilon_{t-1}+\cdots+b_q\epsilon_{t-q} +\epsilon_{t},\\ &\quad \epsilon_{t} \sim \mathrm{WN}(0,\sigma^2) \end{align}
    • AR(\(p\))モデルはARMA(\(p,0\)),MA(\(q\))モデルはARMA(\(0,q\))
    • 単純な形ながら異なる時点間の従属構造を柔軟に記述
    • 基本的な時系列モデルとして広く利用されている


Figure 10: ARMA過程

実習

練習問題

  • 平均0,分散1のホワイトノイズを用いて, 以下の指定された確率過程を生成し,図示しなさい
    • 係数\(a_{1}=0.67,a_{2}=0.26\)を持つAR(2)過程
    • 係数\(b_{1}=0.44,b_{2}=0.08\)を持つMA(2)過程
    • 係数\(a_{1}=0.8,a_{2}=-0.64,b_{1}=-0.5\)を持つARMA(2,1)過程

定常過程と非定常過程

弱定常性

  • 確率過程\(X_{t},\;t=1,\dotsc,T\)が次の性質をもつ
    • \(X_{t}\)の平均は時点\(t\)によらない

      \begin{equation} \mathbb{E}[X_{t}]=\mu \quad \text{(時間の添字を持たない)} \end{equation}
    • \(X_{t}\)と\(X_{t+h}\)の共分散は時点\(t\)によらず時差\(h\)のみで定まる

      \begin{equation} \mathrm{Cov}(X_{t},X_{t+h}) =\gamma(h) \quad \text{(時間の添字を持たない)} \end{equation}
    • 特に\(X_{t}\)の分散は時点\(t\)によらない (\(h=0\)の場合)

      \begin{equation} \mathrm{Var}(X_{t}) =\gamma(0), \quad \text{(\(X_{t}\)は二乗可積分であることを仮定)} \end{equation}

定常性と非定常性

  • 定常でない確率過程は 非定常 であるという
  • いろいろな確率過程の定常性
    • 定常 : ホワイトノイズ, MA
    • 非定常 : トレンドのあるホワイトノイズ, ランダムウォーク
    • 定常にも非定常にもなりうる : AR, ARMA

非定常過程の難しさ

  • 性質を特徴付ける統計量が観測値から得られない
    • 平均や分散などの基本的な統計量が時間によって変動する
    • 1つの時系列から記述統計量の推測は一般にできない
  • 擬似相関の問題
    • 2つの独立なランダムウォークは高い確率で“相関”を持つ
    • 因果推論などの潜伏変数とは異なる問題

非定常過程の取り扱い

  • 定常過程とみなせるように変換して分析を実行
    • 階差系列

      ランダムウォークは階差をとればホワイトノイズ(定常過程)となる

      \begin{equation} X_{t}=X_{t-1}+\epsilon_{t} \quad\Rightarrow\quad Y_{t}=X_{t}-X_{t-1}=\epsilon_{t} \end{equation}
    • 対数変換

      対数変換と階差で微小な比率の変動を取り出すことができる

      \begin{equation} X_{t}=(1+\epsilon_{t})X_{t-1} \quad\Rightarrow\quad Y_{t}=\log(X_{t})-\log(X_{t-1}) =\log(1+\epsilon_{t}) \simeq\epsilon_{t} \end{equation}
    • トレンド成分+季節成分+変動成分への分解

      適当な仮説のもとに取り扱いやすい成分の和に分解する

自己共分散・自己相関

自己共分散・自己相関

  • 確率過程\(X_{t}\)が 定常過程 の場合
    • \(X_{t}\) と \(X_{t+h}\) の共分散は時点\(t\)によらずラグ\(h\)のみで定まる

      自己共分散 (定常過程の性質よりラグは\(h\ge0\)を考えればよい)

      \begin{equation} \mathrm{Cov}(X_{t},X_{t+h}) =\gamma(h) \end{equation}
    • \(X_{t}\) と \(X_{t+h}\) の相関も\(t\)によらずラグ\(h\)のみで定まる

      自己相関

      \begin{equation} \mathrm{Cov}(X_{t},X_{t+h})/\mathrm{Var}(X_{t}) =\gamma(h)/\gamma(0) \end{equation}
  • 異なる時点間での観測データの従属関係を要約する最も基本的な統計量

標本自己共分散・標本自己相関

  • 観測データ \(X_1,\dotsc,X_{T}\) からの推定
    • ラグ\(h\)の自己共分散の推定 : 標本自己共分散

      \begin{equation} \hat\gamma(h) = \frac{1}{T}\sum_{t=1}^{T-h}(X_{t}-\bar{X})(X_{t+h}-\bar{X}) \end{equation}

      \(\bar{X}=\frac{1}{T}\sum_{t=1}^TX_{t}\) は標本平均

    • ラグ\(h\)での自己相関の推定 : 標本自己相関

      \begin{equation} \hat\gamma(h)/\hat\gamma(0) = \frac{\sum_{t=1}^{T-h}(X_{t}-\bar{X})(X_{t+h}-\bar{X})}{\sum_{t=1}^T(X_{t}-\bar{X})^2} \end{equation}

数値例

  • 同じモデルに従うパス(系列)の自己相関を比較する
    • 自己回帰過程 (AR過程)
    • 移動平均過程 (MA過程)
    • 自己回帰移動平均過程 (ARMA過程)


Figure 11: AR過程の自己相関


Figure 12: MA過程の自己相関


Figure 13: ARMA過程の自己相関

実習

R : 自己相関・自己共分散の計算・描画

  • 関数 stats::acf()

    acf(x, lag.max = NULL,
        type = c("correlation", "covariance", "partial"),
        plot = TRUE, na.action = na.fail, demean = TRUE, ...)
    #' x: 時系列データ
    #' lag.max: 計算するラグの最大値
    #' type: 標準は相関, 共分散と偏相関を選ぶこともできる
    #' plot: 描画するか否か
    #' na.action: 欠損値の処理,標準は欠損を含むと計算しない
    #' demean: 共分散の計算において平均を引くか否か

    • 引数 plot の真偽で描画(graphics系)・計算のみを制御できる
  • 関数 feats::ACF()

    ACF(.data,  y, ...,  lag_max = NULL,
      type = c("correlation", "covariance", "partial"),
      na.action = na.contiguous, demean = TRUE, tapered = FALSE)
    #' .data: 時系列データ (tsibbleクラス)
    #' y: 計算対象の列名
    #' type: 標準は相関, 共分散と偏相関を選ぶこともできる
    #' na.action: 欠損値の処理,標準は欠損を含むと計算しない
    #' demean: 共分散の計算において平均を引くか否か

    • 関数 acf() とほぼ同様(lag=0を表示しない)に描画(graphics系)・計算を行う
    • 返値を autoplot() に渡せばグラフを描画する
    • 典型的な使い方

      toy_acf <- arima.sim(model = list(ar = c(0.8, -0.64),
                                        ma = c(-0.5)),
                           n = 200) |>
        as_tsibble() |> ACF(value)
      toy_acf |> autoplot()


練習問題

  • 以下の問に答えなさい
    • 同じAR過程のモデルから生成した時系列の自己相関を比較しなさい
      (前の練習問題を利用すればよい)
    • MA過程についても同様な比較を行いなさい
    • ARMA過程についても同様な比較を行いなさい

次回の内容

  • 第1回 : 時系列の基本モデル
  • 第2回 : モデルの推定と予測
