主成分分析

評価と視覚化

(Press ? for help, n and p for next and previous slide)

村田 昇

講義の内容

  • 第1日 : 主成分分析の考え方
  • 第2日 : 分析の評価と視覚化

主成分分析の復習

主成分分析

  • 多数の変量のもつ情報の分析・視覚化
    • 変量を効率的に縮約して少数の特徴量を構成する
    • 変量の間の関係を明らかにする
  • 分析の方針
    • データの情報を最大限保持する変量の線形結合を構成
    • データの情報を最大限反映する座標(方向)を探索
    • データの情報を保持する = データを区別することができる

分析の考え方

  • 1変量の特徴量 \(\boldsymbol{a}^{\mathsf{T}}\boldsymbol{x}_1,\dotsc,\boldsymbol{a}^{\mathsf{T}}\boldsymbol{x}_n\) を構成
    • 観測データ \(\boldsymbol{x}_1,\dots,\boldsymbol{x}_n\) のもつ情報を最大限保持するベクトル \(\boldsymbol{a}\) を 適切に 選択
    • \(\boldsymbol{a}^{\mathsf{T}}\boldsymbol{x}_1,\dotsc,\boldsymbol{a}^{\mathsf{T}}\boldsymbol{x}_n\) の変動 (ばらつき) が最も大きい方向を選択

  • 最適化問題

    制約条件 \(\|\boldsymbol{a}\|=1\) の下で以下の関数を最大化せよ

    \begin{equation} f(\boldsymbol{a}) = \sum_{i=1}^n(\boldsymbol{a}^{\mathsf{T}}\boldsymbol{x}_i -\boldsymbol{a}^{\mathsf{T}}\bar{\boldsymbol{x}})^2, \quad \bar{\boldsymbol{x}} = \frac{1}{n}\sum_{i=1}^n\boldsymbol{x}_i \end{equation}

行列による表現

  • 中心化したデータ行列

    \begin{equation} X = \begin{pmatrix} \boldsymbol{x}_{1}^{\mathsf{T}}-\bar{\boldsymbol{x}}^{\mathsf{T}} \\ \vdots \\ \boldsymbol{x}_{n}^{\mathsf{T}}-\bar{\boldsymbol{x}}^{\mathsf{T}} \end{pmatrix} = \begin{pmatrix} x_{11}-\bar{x}_1 & \cdots & x_{1p}-\bar{x}_p\\ \vdots & & \vdots \\ x_{n1}-\bar{x}_1 & \cdots & x_{np}-\bar{x}_p \end{pmatrix} \end{equation}

  • 評価関数 \(f(\boldsymbol{a})\) は行列 \(X^{\mathsf{T}}X\) の二次形式

    \begin{equation} f(\boldsymbol{a}) = \boldsymbol{a}^{\mathsf{T}}X^{\mathsf{T}}X\boldsymbol{a} \end{equation}

固有値問題

  • 最適化問題

    \begin{equation} \text{maximize}\quad f(\boldsymbol{a}) = \boldsymbol{a}^{\mathsf{T}}X^{\mathsf{T}}X\boldsymbol{a} \quad\text{s.t.}\quad \boldsymbol{a}^{\mathsf{T}}\boldsymbol{a}=1 \end{equation}

  • 解の条件

    \(f(\boldsymbol{a})\) の極大値を与える \(\boldsymbol{a}\) は \(X^{\mathsf{T}}X\) の固有ベクトルである

    \begin{equation} X^{\mathsf{T}}X\boldsymbol{a} = \lambda\boldsymbol{a} \end{equation}
    • 未定係数法を用いている

主成分負荷量と主成分得点

  • \(\boldsymbol{a}\) : 主成分負荷量 (principal component loading)
  • \(\boldsymbol{a}^{\mathsf{T}}\boldsymbol{x}_i\) : 主成分得点 (principal component score)

  • 第1主成分負荷量

    \(X^{\mathsf{T}}X\) の第1(最大)固有値 \(\lambda_1\) に対応する固有ベクトル \(\boldsymbol{a}_1\)

  • 第\(k\)主成分負荷量

    \(X^{\mathsf{T}}X\) の第 \(k\) 固有値 \(\lambda_k\) に対応する固有ベクトル \(\boldsymbol{a}_k\)

演習

問題

  • 以下の問に答えなさい

    • ベクトル\(\boldsymbol{a}\) を \(X^{\mathsf{T}}X\) の単位固有ベクトルとするとき

      \begin{equation} f(\boldsymbol{a})=\boldsymbol{a}^{\mathsf{T}}X^{\mathsf{T}}X\boldsymbol{a} \end{equation}

      の値を求めよ

    • 行列\(X\)を中心化したデータ行列， ベクトル\(\boldsymbol{a}_{k}\)を第\(k\)主成分負荷量とするとき， 第\(k\)主成分得点の平均まわりの平方和

      \begin{equation} \sum_{i=1}^n(\boldsymbol{a}_{k}^{\mathsf{T}}\boldsymbol{x}_i -\boldsymbol{a}_{k}^{\mathsf{T}}\bar{\boldsymbol{x}})^2 \end{equation}

      を \(X\)と\(\boldsymbol{a}_{k}\)で表せ

解答例

  • 固有値・固有ベクトルの性質を利用する

    \(X^{\mathsf{T}}X\)の 固有値・固有ベクトルを \(\lambda_{k}, \boldsymbol{a}_{k}\) とする． \(\boldsymbol{a}=\boldsymbol{a}_{k}\)とすれば

    \begin{align} f(\boldsymbol{a}_{k}) &=\boldsymbol{a}_{k}^{\mathsf{T}}X^{\mathsf{T}}X\boldsymbol{a}_{k}\\ &=\boldsymbol{a}_{k}^{\mathsf{T}}\lambda_{k}\boldsymbol{a}_{k} &&\text{(固有ベクトル)}\\ &=\lambda_{k} &&\text{(単位ベクトル)} \end{align}

  • 定義に従い計算すればよい(前回の復習)

    \begin{align} f(\boldsymbol{a}_{k}) &= \sum_{i=1}^{n}(\boldsymbol{a}_{k}^{\mathsf{T}}\boldsymbol{x}_i -\boldsymbol{a}_{k}^{\mathsf{T}}\bar{\boldsymbol{x}})^2\\ &= \sum_{i=1}^{n} (X\boldsymbol{a}_{k})_{i}^{2}\\ &= \sum_{i=1}^{n} (X\boldsymbol{a}_{k})_{i} (X\boldsymbol{a}_{k})_{i}\\ &= (\boldsymbol{a}_{k}^{\mathsf{T}}X^{\mathsf{T}}) (X\boldsymbol{a}_{k}) = \boldsymbol{a}_{k}^{\mathsf{T}}X^{\mathsf{T}}X\boldsymbol{a}_{k} \end{align}

寄与率

寄与率の考え方

  • 回帰分析で考察した寄与率の一般形

    \begin{equation} \text{(寄与率)}= \frac{\text{(その方法で説明できる変動)}}{\text{(データ全体の変動)}} \end{equation}

  • 主成分分析での定義 (proportion of variance)

    \begin{equation} \text{(寄与率)}= \frac{\text{(主成分の変動)}}{\text{(全体の変動)}} \end{equation}

Gram 行列のスペクトル分解

  • 行列 \(X^{\mathsf{T}}X\) (非負定値対称行列) のスペクトル分解

    \begin{equation} X^{\mathsf{T}}X =\sum_{k=1}^{p}\lambda_{k}\boldsymbol{a}_{k}\boldsymbol{a}_{k}^{\mathsf{T}} \end{equation}
    • 固有値と固有ベクトルによる行列の表現

  • 主成分の変動の評価

    \begin{equation} f(\boldsymbol{a}_{k}) = \boldsymbol{a}_{k}^{\mathsf{T}}X^{\mathsf{T}}X\boldsymbol{a}_{k} =\lambda_{k} \end{equation}
    • 固有ベクトル(単位ベクトル)の直交性を利用

寄与率の計算

  • 主成分と全体の変動

    \begin{align} \text{(主成分の変動)} &= \sum_{i=1}^{n}(\boldsymbol{a}_k^{\mathsf{T}}\boldsymbol{x}_i -\boldsymbol{a}_k^{\mathsf{T}}\bar{\boldsymbol{x}})^2 =\boldsymbol{a}_{k}^{\mathsf{T}}X^{\mathsf{T}}X\boldsymbol{a}_{k} =\lambda_k\\ \text{(全体の変動)} &= \sum_{i=1}^{n}\|\boldsymbol{x}_i-\bar{\boldsymbol{x}}\|^2 =\sum_{l=1}^p\boldsymbol{a}_{l}^{\mathsf{T}}X^{\mathsf{T}}X\boldsymbol{a}_{l} =\sum_{l=1}^p\lambda_l \end{align}

  • 固有値による寄与率の表現

    \begin{equation} \text{(寄与率)} = \frac{\lambda_k}{\sum_{l=1}^p\lambda_l} \end{equation}

全体の変動

  • スペクトル分解との関係

    \begin{align} \text{(全体の変動)} &=\sum_{i=1}^{n}\|\boldsymbol{x}_i-\bar{\boldsymbol{x}}\|^2 \\ &=\sum_{i=1}^{n}(\boldsymbol{x}_i-\bar{\boldsymbol{x}})^{\mathsf{T}} (\boldsymbol{x}_i-\bar{\boldsymbol{x}})\\ &=\mathrm{tr}XX^{\mathsf{T}}=\mathrm{tr}X^{\mathsf{T}}X\\ &=\mathrm{tr}\sum_{k=1}^{p}\lambda_{k} \boldsymbol{a}_{k}\boldsymbol{a}_{l}^{\mathsf{T}} =\sum_{k=1}^{p}\lambda_{k}\mathrm{tr} \boldsymbol{a}_{k}\boldsymbol{a}_{l}^{\mathsf{T}} =\sum_{k=1}^{p}\lambda_{k}\boldsymbol{a}_{l}^{\mathsf{T}}\boldsymbol{a}_{k}\\ &=\sum_{k=1}^p\lambda_{k} \end{align}

累積寄与率

  • 累積寄与率 (cumulative proportion)

    第 \(k\) 主成分までの変動の累計

    \begin{equation} \text{(累積寄与率)} = \frac{\sum_{l=1}^k\lambda_l}{\sum_{l=1}^p\lambda_l} \end{equation}
    • 累積寄与率はいくつの主成分を用いるべきかの基準
    • 一般に累積寄与率が80%程度までの主成分を用いる

解析の事例

データセット

  • 総務省統計局より取得した都道府県別の社会生活統計指標の一部

    • 総務省 https://www.e-stat.go.jp/SG1/estat/List.do?bid=000001083999&cycode=0

      • Pref: 都道府県名
      • Forest: 森林面積割合 (%) 2014年
      • Agri: 就業者１人当たり農業産出額(販売農家）(万円) 2014年
      • Ratio: 全国総人口に占める人口割合 (%) 2015年
      • Land: 土地生産性（耕地面積１ヘクタール当たり）(万円) 2014年
      • Goods: 商業年間商品販売額［卸売業＋小売業］（事業所当たり）(百万円) 2013年
      • Area : 地方区分

  • データ(の一部)の内容

    社会生活統計指標
    PrefForestAgriRatioLandGoodsArea
    Hokkaido67.91150.64.2396.8283.31
    Aomori63.8444.71.031861832
    Iwate74.9334.31.01155.2179.42
    Miyagi55.9299.91.84125.3365.92
    Akita70.5268.70.8198.5153.32
    Yamagata68.7396.30.88174.1157.52
    Fukushima67.9236.41.51127.1184.52
    Ibaraki314792.3249.1204.93
    Tochigi53.2402.61.55199.6204.33
    Gumma63.8530.61.55321.62703
    Saitama31.9324.75.72247244.73
    Chiba30.4565.54.9326.1219.73
    Tokyo34.8268.510.63404.71062.63
    Kanagawa38.8322.87.18396.4246.13
    Niigata63.5308.61.81141.9205.54

各変数の分布

  • 変数間の散布図


Figure 1: データの散布図

  • 変数のばらつきに大きな違いがある


Figure 2: 各変数の箱ひげ図

データの正規化

  • 各変数の標本平均を0，不偏分散を1に規格化する


Figure 3: 正規化したデータの散布図

  • 変数のばらつきをそろえる


Figure 4: 各変数の箱ひげ図

主成分分析

  • 主成分負荷量 (正規化なし)

    PC1PC2PC3PC4PC5
    Forest-0.0140.048-0.0004-0.998-0.049
    Agri0.9730.121-0.197-0.0080.0004
    Ratio0.002-0.0120.000020.049-0.999
    Land0.222-0.2470.943-0.0160.003
    Goods0.065-0.960-0.267-0.0480.009
    • 第1: 分散が大きく関連している Agri と Land が支配的
    • 第2: 次に分散が大きな Goods が支配的

  • 寄与率

    PC1PC2PC3PC4PC5
    Standard deviation173.275148.03781.52312.9721.052
    Proportion of Variance0.5110.3730.1130.0030.00002
    Cumulative Proportion0.5110.8840.9971.0001

  • 第1,2主成分得点の表示

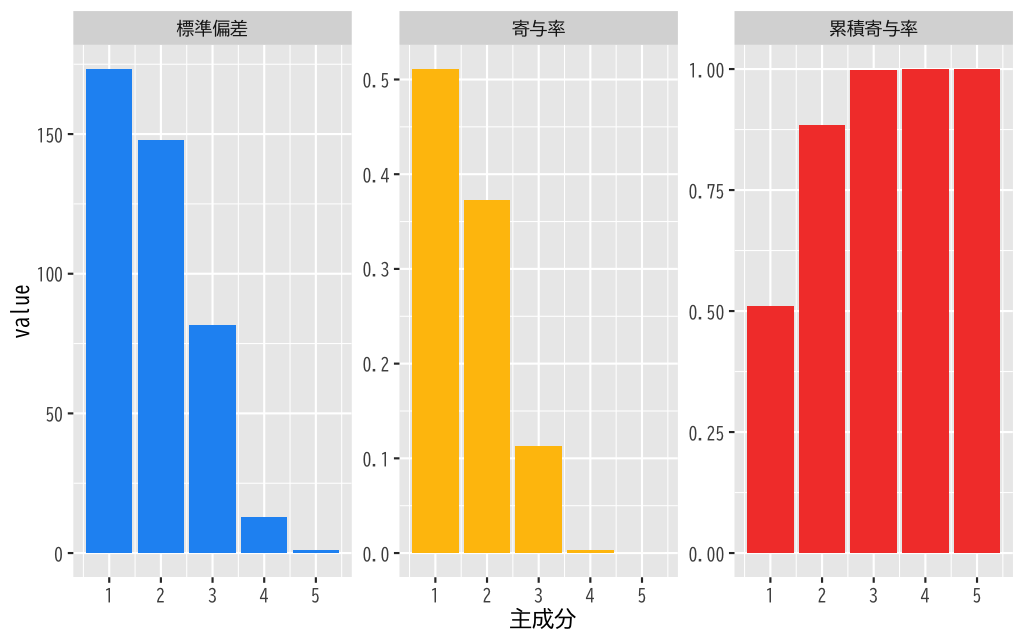

Figure 5: 主成分得点による散布図 (正規化なし)

  • 第3,2主成分得点の表示

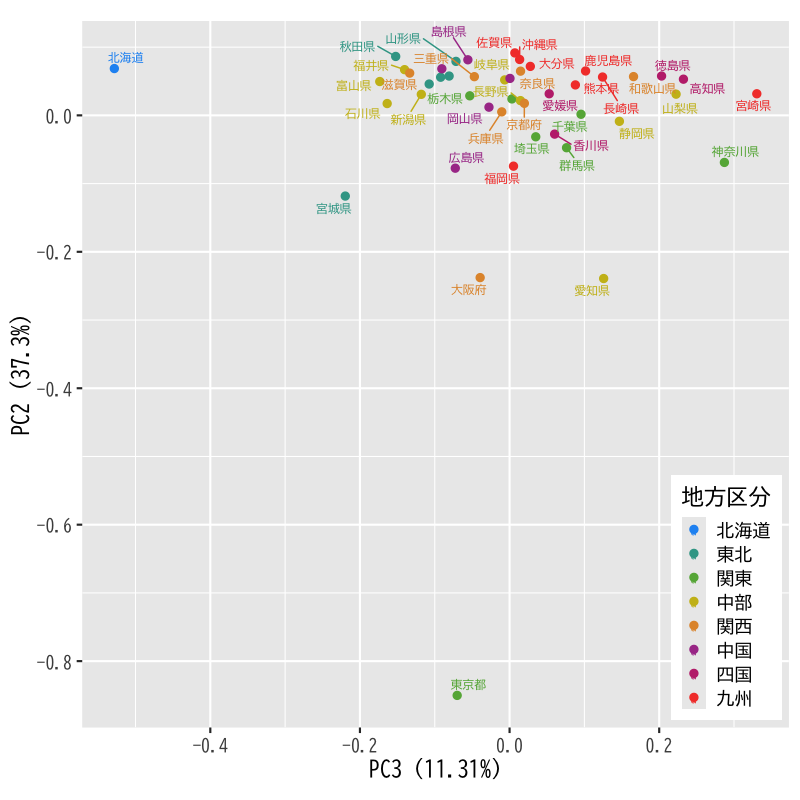

Figure 6: 主成分得点による散布図 (正規化なし)

  • 主成分負荷量 (正規化あり)

    PC1PC2PC3PC4PC5
    Forest-0.4870.105-0.4570.686-0.268
    Agri0.1340.8120.4790.3050.035
    Ratio0.585-0.1510.0450.164-0.778
    Land0.3550.485-0.742-0.2900.069
    Goods0.526-0.269-0.0950.5710.562
    • 第1: 人の多さに関する成分(正の向きほど人が多い)
    • 第2: 農業生産力に関する成分(正の向きほど高い)

  • 寄与率

    PC1PC2PC3PC4PC5
    Standard deviation1.5901.0700.8200.7080.392
    Proportion of Variance0.5060.2290.1340.1000.031
    Cumulative Proportion0.5060.7350.8690.9691

  • 第1,2主成分得点の表示

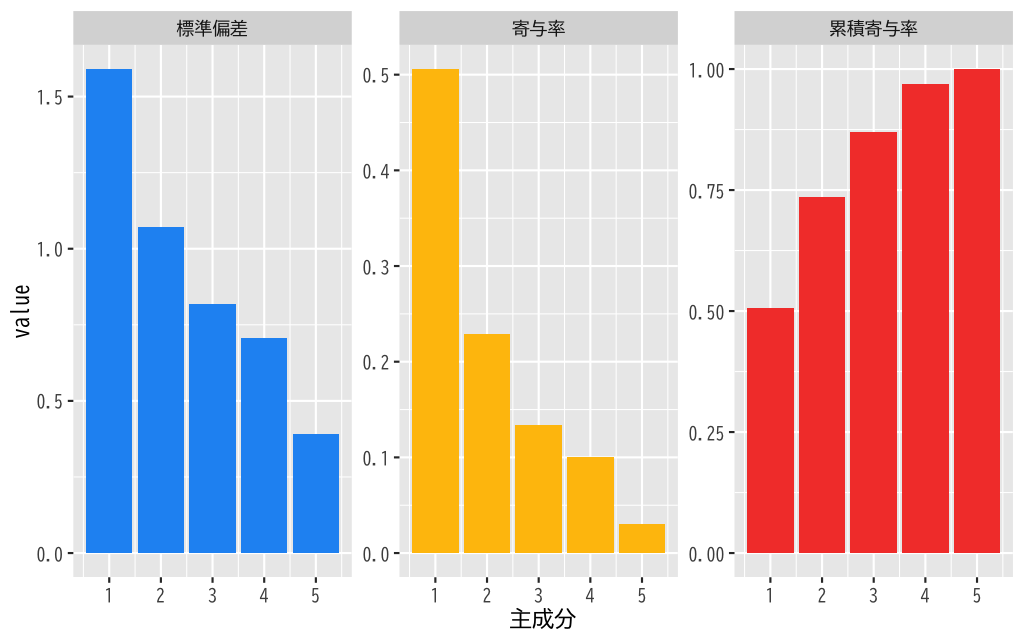

Figure 7: 主成分得点による散布図 (正規化あり)

  • 第3,2主成分得点の表示


Figure 8: 主成分得点による散布図 (正規化あり)

演習

問題

  • 以下の問に答えなさい

    • 正規化条件を満たす線形変換 \(x'_{ij}=a_{j}(x_{ij}-b_{j})\) を求めよ

      \begin{equation} \frac{1}{n}\sum_{i=1}^{n}x'_{ij}=0,\quad \frac{1}{n-1}\sum_{i=1}^{n}(x'_{ij})^{2}=1 \end{equation}

    • 正規化されたデータ行列を

      \begin{equation} X' = \begin{pmatrix} {\boldsymbol{x}'_{1}}^{\mathsf{T}}\\ \vdots \\ {\boldsymbol{x}'_{n}}^{\mathsf{T}} \end{pmatrix} = \begin{pmatrix} x'_{11} & \cdots & x'_{1p}\\ \vdots & & \vdots \\ x'_{n1} & \cdots & x'_{np} \end{pmatrix} \end{equation}

      と書くとき， \(X'^{\mathsf{T}}X'\)の対角成分を求めよ

解答例

  • 標本平均の定義どおりに計算すればよい

    \begin{align} \frac{1}{n}\sum_{i=1}^{n}x'_{ij} &= \frac{1}{n}\sum_{i=1}^{n}\left(a_{j}(x_{ij}-b_{j})\right)\\ &= a_{j}\left(\frac{1}{n}\sum_{i=1}^{n}x_{ij}-b_{j}\right)\\ &=0 \end{align}

    したがって

    \begin{equation} b_{j} = \frac{1}{n}\sum_{i=1}^{n}x_{ij} =\bar{x}_{j} \quad\text{(元の変数の標本平均)} \end{equation}

  • 不偏分散も同様に計算すればよい

    \begin{align} \frac{1}{n-1}\sum_{i=1}^{n}(x'_{ij})^{2} &= a_{j}^{2}\frac{1}{n-1}\sum_{i=1}^{n}(x_{ij}-\bar{x}_{j})^{2}\\ &=1 \end{align}

    したがって

    \begin{equation} a_{j} = \left(\frac{1}{n-1}\sum_{i=1}^{n}(x_{ij}-\bar{x}_{j})^{2}\right)^{-1/2} \quad\text{(標準偏差の逆数)} \end{equation}

  • 不偏分散での標準化であることに注意する

    \begin{equation} (X'^{\mathsf{T}}X')_{jj} = \sum_{i=1}^{n}(x'_{ij})^{2} = n-1 \end{equation}

主成分負荷量

主成分負荷量と主成分得点

  • 負荷量(得点係数)の大きさ : 変数の貢献度
  • 問題点
    • 変数のスケールによって係数の大きさは変化する
    • 変数の正規化(平均0，分散1)がいつも妥当とは限らない
  • スケールによらない変数と主成分の関係
    相関係数 を考えればよい

相関係数

  • \(\boldsymbol{e}_{j}\): 第 \(j\) 成分は1，それ以外は0のベクトル
  • \(X\boldsymbol{e}_{j}\): 第 \(j\) 変数ベクトル
  • \(X\boldsymbol{a}_{k}\): 第 \(k\) 主成分得点ベクトル

  • 主成分と変数の相関係数

    \begin{align} \mathrm{Cor}(X\boldsymbol{a}_{k},X\boldsymbol{e}_{j}) % &=\frac{(X\boldsymbol{a}_{k})^{\mathsf{T}}X\boldsymbol{e}_{l}} % {\sqrt{(X\boldsymbol{a}_{k})^{\mathsf{T}}X\boldsymbol{a}_{k}} % \sqrt{(X\boldsymbol{e}_{l})^{\mathsf{T}}X\boldsymbol{e}_{l}}}\\ &=\frac{\boldsymbol{a}_{k}^{\mathsf{T}}X^{\mathsf{T}}X\boldsymbol{e}_{j}} {\sqrt{\boldsymbol{a}_{k}^{\mathsf{T}}X^{\mathsf{T}}X\boldsymbol{a}_{k}} \sqrt{\boldsymbol{e}_{j}^{\mathsf{T}}X^{\mathsf{T}}X\boldsymbol{e}_{j}}}\\ &=\frac{\lambda_{k}\boldsymbol{a}_{k}^{\mathsf{T}}\boldsymbol{e}_{j}} {\sqrt{\lambda_{k}}\sqrt{(X^{\mathsf{T}}X)_{jj}}} \end{align}

正規化データの場合

  • \(X^{\mathsf{T}}X\) の対角成分は全て\(n-1\) (\((X^{\mathsf{T}}X)_{jj}=n-1\))

    • 第 \(k\) 主成分に対する相関係数ベクトル

      \begin{equation} \boldsymbol{r}_{k} =\sqrt{\lambda_{k}/(n-1)}\cdot\boldsymbol{a}_{k}, \quad (\boldsymbol{r}_{k})_{j} =\sqrt{\lambda_{k}/(n-1)}\cdot(\boldsymbol{a}_{k})_{j} \end{equation}
    • 主成分負荷量の比較
      • 同じ主成分(\(k\)を固定)への各変数の影響は固有ベクトルの成分比
      • 同じ変数(\(j\)を固定)の各主成分への影響は固有値の平方根で重みづけ
  • 正規化されていない場合は変数の分散の影響を考慮

データ行列の分解表現

特異値分解

  • 階数 \(r\) の \(n\times p\) 型行列 \(X\) の分解

    \begin{equation} X=U\Sigma V^{\mathsf{T}} \end{equation}
    • \(U\) は \(n\times n\) 型直交行列, \(V\) は \(p\times p\) 型直交行列

    • \(\Sigma\) は \(n\times p\) 型行列

      \begin{equation} \Sigma = \begin{pmatrix} D & O_{r,p-r}\\ O_{n-r,r} & O_{n-r,m-r} \end{pmatrix} \end{equation}
      • \(O_{s,t}\) は \(s\times t\) 型零行列
      • \(D\) は \(\sigma_{1}\geq\sigma_{2}\geq\sigma_{r}>0\) を対角成分とする \(r\times r\) 型対角行列

特異値

  • 行列 \(\Sigma\) の成分表示

    \begin{equation} \Sigma = \begin{pmatrix} \sigma_{1}&&&\\ &\ddots&&O_{r,p-r}\\ &&\sigma_{r}&\\ &&&\\ &O_{n-r,r} && O_{n-r,m-r} \end{pmatrix} \end{equation}
  • \(D\) の対角成分 : \(X\) の 特異値 (singular value)

特異値分解によるGram行列の表現

  • Gram行列の展開

    \begin{align*} X^{\mathsf{T}}X &=(U\Sigma V^{\mathsf{T}})^{\mathsf{T}}(U\Sigma V^{\mathsf{T}})\\ &=V\Sigma^{\mathsf{T}}U^{\mathsf{T}}U\Sigma V^{\mathsf{T}}\\ &=V\Sigma^{\mathsf{T}}\Sigma V^{\mathsf{T}} \end{align*}

  • 行列 \(\Sigma^{\mathsf{T}}\Sigma\) は対角行列

    \begin{equation} \Sigma^{\mathsf{T}}\Sigma = \begin{pmatrix} \sigma_{1}^{2}&&&&&\\ &\ddots&&&&\\ &&\sigma_{r}^{2}&&&\\ &&&0&&\\ &&&&\ddots&\\ &&&&&0 \end{pmatrix} \end{equation}

演習

問題

  • 行列\(X\)の特異値分解を\(U\Sigma V^{\mathsf{T}}\)とし， 行列\(U\)の第\(k\)列ベクトルを\(\boldsymbol{u}_{k}\)， 行列\(V\)の第\(k\)列ベクトルを\(\boldsymbol{v}_{k}\) とするとき， 以下の問に答えなさい
    • 行列\(U,V\)の列ベクトルを用いて\(X\)を展開しなさい
    • Gram行列\(X^{\mathsf{T}}X\)の固有値を特異値で表しなさい
    • 行列\(X\)の主成分負荷量を求めなさい
    • それぞれの負荷量に対応する主成分得点を求めなさい

解答例

  • \(\Sigma\)が対角成分しか持たないことに注意すると 以下のように展開される

    \begin{equation} X = U\Sigma V^{\mathsf{T}} = \sum_{k=1}^{r}\sigma_{k}\boldsymbol{u}_{k}\boldsymbol{v}_{k}^{\mathsf{T}} \end{equation}

  • 先週の演習問題と特異値分解を比較する

    \begin{equation} X^{\mathsf{T}}X = V\Sigma^{\mathsf{T}}\Sigma V^{\mathsf{T}} = A^{\mathsf{T}}\Lambda A \end{equation}

    より

    \begin{equation} \lambda_{k} = \begin{cases} \sigma_{k}^{2},&k\leq r\\ 0,&k>r \end{cases} \end{equation}

  • 転置に気をつけて同様に比較すればよい

    \begin{equation} A = \begin{pmatrix} \boldsymbol{a}_{1}^{\mathsf{T}}\\ \vdots \\ \boldsymbol{a}_{p}^{\mathsf{T}} \end{pmatrix} \end{equation}

    と定義されているので 主成分負荷量(固有ベクトル)は行列 \(V\) の列ベクトル

    \begin{equation} \boldsymbol{a}_{k}=\boldsymbol{v}_{k} \end{equation}

  • 主成分得点の定義どおり計算する

    \begin{equation} X\boldsymbol{a}_{k} =U\Sigma V^{\mathsf{T}}\boldsymbol{v}_{k} =\sigma_{k}\boldsymbol{u}_{k} \end{equation}
    • ただし\(k>r\)のとき\(\sigma_{k}=0\)とする
    • \(V\)と\(U\)は大きさが異なるので注意する

バイプロット

データ行列の分解

  • 行列 \(U\) の第 \(k\) 列ベクトル \(\boldsymbol{u}_{k}\)
  • 行列 \(V\) の第 \(k\) 列ベクトル \(\boldsymbol{v}_{k}\)

  • データ行列の特異値分解 : (\(\Sigma\) の非零値に注意)

    \begin{equation} X = U\Sigma V^{\mathsf{T}} = \sum_{k=1}^{r}\sigma_{k}\boldsymbol{u}_{k}\boldsymbol{v}_{k}^{\mathsf{T}} \end{equation}

データ行列の近似表現

  • 第 \(k\) 主成分と第 \(l\) 主成分を用いた行列 \(X\) の近似 \(X'\)

    \begin{equation} X\simeq X' =\sigma_{k}\boldsymbol{u}_{k}\boldsymbol{v}_{k}^{\mathsf{T}} +\sigma_{l}\boldsymbol{u}_{l}\boldsymbol{v}_{l}^{\mathsf{T}} \end{equation}

  • 行列の積による表現

    \begin{align} X'=&GH^{\mathsf{T}}, (0\leq s\leq1)\\ &G= \begin{pmatrix} \sigma_{k}^{1-s}\boldsymbol{u}_{k}& \sigma_{l}^{1-s}\boldsymbol{u}_{l} \end{pmatrix},\quad H= \begin{pmatrix} \sigma_{k}^{s}\boldsymbol{v}_{k}& \sigma_{l}^{s}\boldsymbol{v}_{l} \end{pmatrix} \end{align}

バイプロット

  • 関連がある2枚の散布図を1つの画面に表示する散布図を一般に バイプロット (biplot) と呼ぶ

    • 行列\(G,H\)の各行を2次元座標と見なす

      \begin{equation} X'=GH^{\mathsf{T}} \end{equation}
      • 行列 \(G\) の各行は各データの2次元座標
      • 行列 \(H\) の各行は各変量の2次元座標
    • \(X\) の変動を最大限保持する近似は \(k=1,l=2\)
    • パラメタ \(s\) は \(0\), \(1\) または \(1/2\) が主に用いられる
      • \(s=0\): データの散布図は主成分得点(\(G\)は主成分得点)
      • \(s=1\): データの散布図は正規化される
      • \(s=1/2\): 変量ベクトルが相関ベクトル(正規化されたデータ)

解析の事例

バイプロット

  • 主成分負荷量 (正規化あり)

    PC1PC2PC3PC4PC5
    Forest-0.4870.105-0.4570.686-0.268
    Agri0.1340.8120.4790.3050.035
    Ratio0.585-0.1510.0450.164-0.778
    Land0.3550.485-0.742-0.2900.069
    Goods0.526-0.269-0.0950.5710.562

  • 寄与率

    PC1PC2PC3PC4PC5
    Standard deviation1.5901.0700.8200.7080.392
    Proportion of Variance0.5060.2290.1340.1000.031
    Cumulative Proportion0.5060.7350.8690.9691

  • 第1,2主成分によるバイプロット

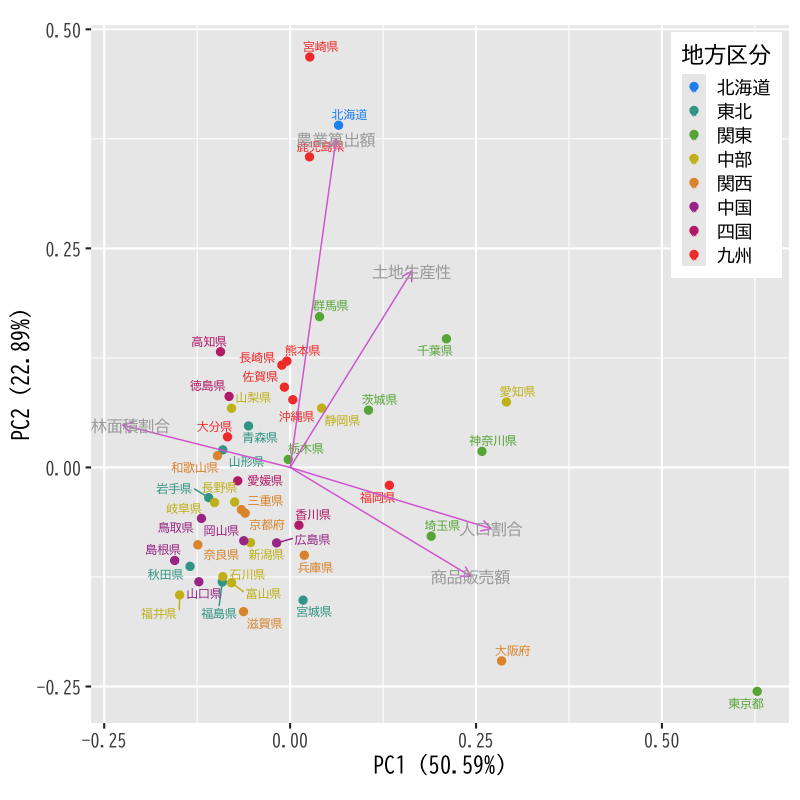

Figure 9: 主成分分析のバイプロット(第1,2)

  • 第3,2主成分によるバイプロット


Figure 10: 主成分分析のバイプロット(第3,2)

  • 中心部の拡大 (第1,2主成分)

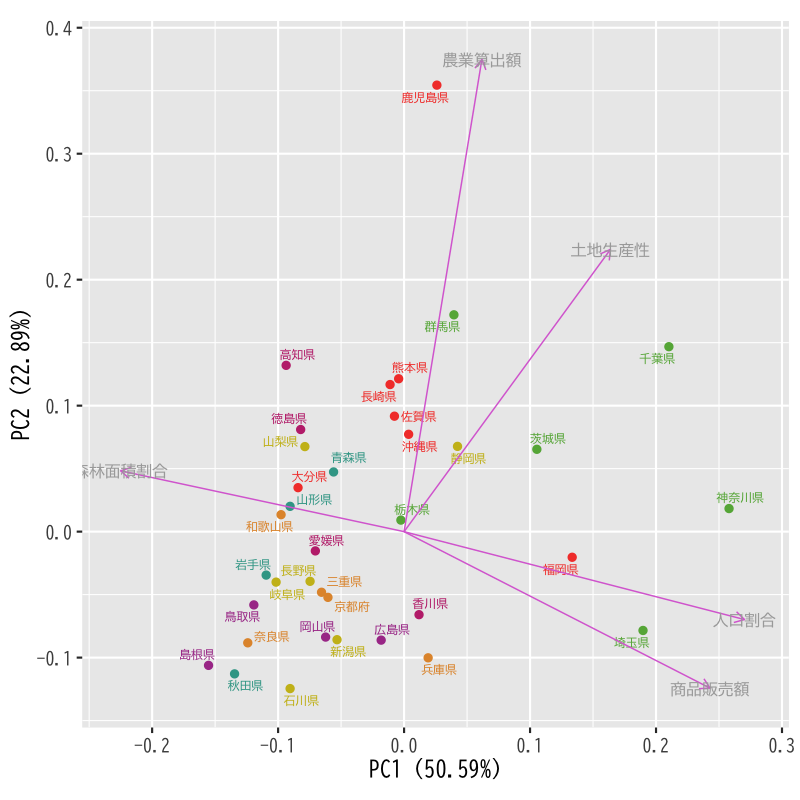

Figure 11: 主成分分析のバイプロット(第1,2)

  • 中心部の拡大 (第3,2主成分)


Figure 12: 主成分分析のバイプロット(第3,2)

次回の予定

  • 第1日 : 判別分析の考え方
  • 第2日 : 分析の評価
